智能化工程中對線纜的標簽的管理必不可少
2020-07-16       來源:

在一個線路系統中,運行維護人員不可能對繁多的設備和線路做到一一熟記,為了在巡視檢查中做到不遺漏,對線路的標識管理必不可少。應在對每條線路做好標識后,進行整理匯總,張貼在醒目的位置,今后進行巡視檢查時,只要嚴格按照項目要求逐一檢查就可以做到不遺漏。


一、線纜標識的特點

線纜標識系統不僅可以為運行檢修人員進行正確的日常維護和異常事故處理提供正確保證,同時也為后人提供了幫助,即使新上崗人員,只要按照標識就不會產生誤操作。

二、如何選擇線纜標簽

在端子做好以前還是做好以后做標識

線纜標識卡:


1、可在終端連接之前或者之后使用

2、內容清晰。標簽完全纏繞在線纜上。

熱縮線纜標識管:


1、只能在終端連接之前使用,通過電線的開口端套在電線上。

2、在熱縮或者套接之前可以隨便更換標識,具有靈活性

3、套接端子后,套管就成為能耐惡劣環境的永久標識。并且成本低。

線纜的直徑是多少

線纜的直徑決定了所需標識的類型、長度或者套管的直徑。

線纜標識卡普遍用于大平方線纜、大對數電纜、戶外光纜上。

而熱縮標識管普遍應用于小平方二次小線上面。標識卡可適用各種不同直徑的線纜。

三、線纜標簽將放置于什么樣的環境中

選擇一種最佳的線纜標識是至關重要的。需要考慮的因素包括:

1、是否會接觸到油、水、化學物品或者溶劑?

2、是否需要阻燃?

3、國家對此是否有特殊規定或其他規定?

4、是否用在潔凈或其他環境中?即使是在惡劣環境下,熱轉移式的打印,工業級的打印質量,具有強抗污性,實際上打印內容也同樣“抗油污”。

四、打算自己打印還是購買預加工好的標識

購買線纜標識:

1、有多種各樣的預印內容可供選擇;

2、若需求量比較大,可提供定制預印內容;

3、有做標識卡和套管式,等各種各樣的標記可供選擇,使用方便,運輸便利;

4、適用于各種應用場合。

自行打印標識:

1、根據需要打印各種內容(即使您打印的量很少);

2、有可供便攜式打印機、熱轉移打印機、電腦式打印機的各種標簽標牌套管材料;

3、適合打印較長字符;

4、并有適合不同應用場合的標簽尺寸。

五、線纜標識要求

布線標簽標識系統的實施是為了為用戶今后的維護和管理帶來最大的便利,提高其管理水平和工作效率,減少網絡配置時間。

所有需要標識的設施都要有標簽,每一電纜、光纜、配線設備、端接點、接地裝置、敷設管線等組成部分均應給定唯一的標識符。標識符應采用相同數量的字母和數字等標明,按照一定的模式和規則來進行。建議按照“永久標識”的概念選擇材料,標簽的壽命應能與布線系統的設計壽命相對應。建議標簽材料符合通過UL969(或對應標準)認證以達到永久標識的保證;同時建議標簽要達到環保RoHS指令要求。所有標簽應保持清晰、完整,并滿足環境的要求。標簽應打印,不允許手工填寫,應清晰可見、易讀取。


特別強調的是,標簽應能夠經受環境的考驗,比如潮濕、高溫、紫外線,應該具有與所標識的設施相同或更長的使用壽命。聚酯、乙烯基或聚烯烴等材料通常是最佳的選擇。要對所有的管理設施建立文檔。文檔應采用計算機進行文檔記錄與保存,簡單且規模較小的布線工程可按圖紙資料等紙質文檔進行管理,并做到記錄準確、及時更新、便于查閱、文檔資料應實現漢化。

5.1 戶內和戶外的使用

對于戶內和戶外的使用的標簽,應能夠經受環境的考驗,比如潮濕、高溫、紫外線,應該具有與所標識的設施相同或更長的使用壽命。建議標簽材料符合通過UL969(或對應標準)認證以達到永久標識的保證;同時建議標簽要達到環保RoHS指令要求。

5.2 電纜標識

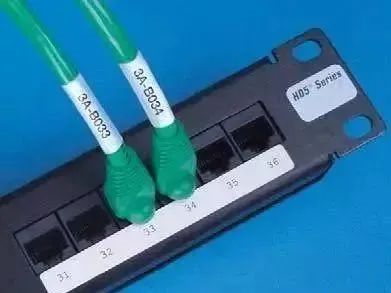

電纜標識最常用的是覆蓋保護膜標簽,這種標簽帶有粘性并且在打印部分之外帶有一層透明保護薄膜,可以保護標簽打印字體免受磨損。除此之外,單根線纜/跳線也可以使用非覆膜標簽、旗式標簽、熱縮套管式標簽。常用的材料類型包括:乙烯基、聚酯和聚氟乙烯,如圖所示。


對于成捆的線纜,建議使用標識牌來進行標識。這種標牌可以通過打印機進行打印,尼龍扎帶或毛氈帶與線纜捆固定,可以水平或垂直放置,標識本身應具有良好的防撕性能,并且符合RoHS對應的標準。

電纜標識最常用的是覆蓋保護膜標簽,這種標簽帶有粘性并且在打印部分之外帶有一層透明保護薄膜,可以保護標簽打印字體免受磨損。除此之外,單根線纜/跳線也可以使用非覆膜標簽、旗式標簽、熱縮套管式標簽,如圖所示。


5.3 配線面板/出口面板的標


配線面板標識主要以平面標識為主,要求材料夠經受環境的考驗,且符合RoHS對應的環境要求,在各種溶劑中仍能保持良好的圖像品質,并能粘貼至包括低表面能塑料的各種表面。標簽應打印,不允許手工填寫,應清晰可見、易讀取。所有標簽應保持清晰、完整,并滿足環境的要求。

?
